Raccolta differenziata

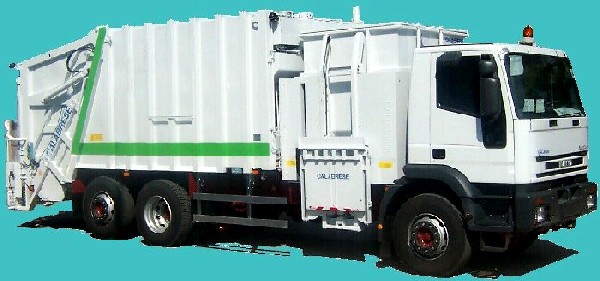

L'Attrezzatura "CALABRESE" è specificatamente realizzata per effettuare la raccolta differenziata contemporanea della frazione secco-umido e di risolvere i problemi di compattazione e trasporto di Rifiuti Solidi Urbani, rispondente a tutte le norme di legge vigenti in Italia o nella CEE (Direttiva Macchine n. 89/392/CEE, 91/368/CEE, 93/44/CEE, 93/68/CEE e loro modificazioni) con particolare riferimento a quelle antinfortunistiche EN 1501-1- 2000.

Tale attrezzatura si compone di due parti che permettono di effettuare diverse tipologie di raccolta:
1) Frazione secca e/o raccolta R.S.U;
2) Frazione umida/organica

FRAZIONE SECCA e/o RACCOLTA R.S.U.:
Compattatore idraulico posteriore costituito da:
Cassone: Realizzato con lamiere di acciaio ad alto limite di snervamento e ad alta resistenza all'abrasione, opportunamente rinforzato con tutte le saldature continue, per evitare problemi di corrosione e di tenuta.

Sistema di Compattazione: Costituito da una pala di compattazione dei rifiuti e da una slitta scorrevole all'interno di guide. La pala azionata è da due cilindri oleodinamici a doppio effetto ad alto rapporto di compattazione; essa è incernierata alla slitta mossa da altri due cilindri oleodinamici a doppio effetto. Il gruppo di compattazione, così costituito, completo di guide di scorrimento è incernierato superiormente al cassone con apertura e chiusura automatica ed è movimentato tramite due cilindri a doppio effetto. In caso di rottura delle tubazioni olio dei cilindri di sollevamento del sistema di compattazione è garantito il blocco del movimento di discesa da valvole anticaduta.

Comando gruppo di compattazione: Elettrico con pulsantiera consente di effettuare i seguenti cicli di lavoro:

Ciclo singolo automatico discontinuo / Ciclo automatico continuo / Ciclo manuale con pulsanti a movimenti singoli a fasi indipendenti / Inversione ciclo (pulsante di liberazione o Reverse).

Sistema di espulsione-contropressione. I rifiuti, contenuti e compressi nel contenitore, vengono espulsi all'esterno (previo apertura del portellone) tramite una paratia di espulsione provvista di pattini antifrizione, scorrevole in appropriate guide. La movimentazione della paratia realizzata mediante un cilindro a doppio effetto a più sfilamenti cromati. Lo stesso cilindro crea automaticamente la contropressione alla pala composta, onde ottenere la massima compattazione dei rifiuti. Infatti l'impianto dotato di un particolare sistema automatico di arretramento della paratia pilotato dalla pressione esistente nell'impianto idraulico del gruppo di compattazione.

Pedane posteriore regolamentari a norma di legge complete di:
Dispositivo luminoso che rilevi la presenza dell'operatore , e ne dia segnalazione in cabina bloccando il ciclo di compattazione/Dispositivo che in presenza degli operatori sulle pedane inibisce il superamento di 30 Km/h., compresa la manovra di retromarcia / Telecamera posteriore con monitore in cabina.

Voltacontenitore per contenitori da lt. 1100 – 1700, con attacco DIN/UNI maschio ed attacco a pettine per bidoni da 80 a 360 lt secondo UNI EN 840:1997

FRAZIONE UMIDA:
Attrezzatura a "Vasca" a perfetta tenuta stagna, che può essere in versione da 3 mc. o 5 mc è idonea alla raccolta e trasporto di rifiuti organici non compattabili costituita da:
Vasca: Realizzata con lamiere di acciaio ad alto limite di snervamento e ad alta resistenza all'abrasione, opportunamente rinforzata. Tutte le saldature sono continue, per evitare problemi di corrosione e di tenuta, ottenute in automatico (robotizzate). Lo scarico avviene per ribaltamento lateralmente all'autocompattatore, mediante cilindro oleodinamici telescopico a doppio effetto. La vasca è dotata di portelle superiori movimentate da cilindri idraulici con comandi sia manuali che automatici. sul lato sinistro dell'autocompattatore.

Voltacontenitore: Sul lato dx è posizionato il sistema di caricamento mediate dispositivo alzavoltacontenitore con attacco a pettine per lo scarico simultaneo di n° 2 bidoni della capacità da lt. 240 a lt. 360 secondo la norma UNI EN 840:1997 e di N° 1 cassonetto da 660-770 lt.

Comandi Voltacontenitore: Elettrici con pulsantiera posti in prossimità dell'area operativa, I comandi sono del tipo uomo-presente.

Ribaltamento vasca: Elettrico con pulsantiera posta in cabina.

Dispositivi di sicurezza. Valvole paracadute idropilotate sui cilindri garantiscono il blocco del movimento di discesa in caso di rottura delle tubazioni olio. / Predisposizione per innesto apparecchiature di controllo sui distributori / Comandi protetti da guardie meccaniche contro l'azionamento accidentale / Saracinesca per intercettazione serbatoio idraulico / Valvole di sovrapressione impianto idraulico. /Puntone di sicurezza sotto la vasca per le operazioni di manutenzione.
